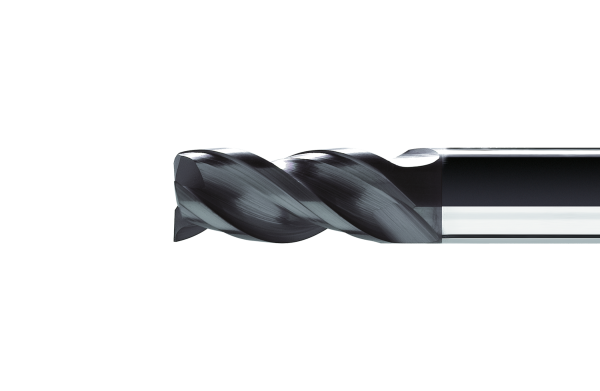

VAN HOORN VHM-Fräser VHVF, Ø 2,0 - 16,0 mm, Z3, 45°, Schaft freigestellt, TiAlN, kurze Ausführung, HA-Schaft

VAN HOORN VHM-Fräser VHVF, Ø 2,0 - 16,0 mm, Z3, 45°, Schaft freigestellt, TiAlN, kurze Ausführung, HA-Schaft

Artikelnummer: 020-VHVF-S-V
Kategorie: VHM-Schaftfräser
Hersteller: Van Hoorn

Artikelnummer

ab

33,89 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

3 Schneiden
Beschichtung: TiAlN
Für Frässtrategie HVM bzw. HPM geeignet
Schaft DIN 6535-HA

Anwendung:

Stahl < 1400 N/mm²
Gehärteter Stahl < 50 HRC
Rostfreier Stahl < 1250 N/mm²
Guss < 800 N/mm²
Superlegierungen < 1600 N/mm²

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHVF30200390303S	2,0	---	3	39,0	4,0	8,0	3
VHVF30300390303S	3,0	---	3	39,0	5,0	10,0	3
VHVF30400510403S	4,0	---	4	51,0	6,0	12,0	3
VHVF30500510503S	5,0	---	5	51,0	7,0	14,0	3
VHVF30600640603S	6,0	---	6	64,0	8,0	16,0	3
VHVF30800640803S	8,0	---	8	64,0	11,0	20,0	3
VHVF31000701003S	10,0	---	10	70,0	13,0	22,0	3
VHVF31200781203S	12,0	---	12	78,0	15,0	25,0	3
VHVF31600891603S	16,0	---	16	89,0	19,0	35,0	3

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Stahl < 800N/mm²	140 - 220	Emulsion
Stahl < 1000N/mm²	100 - 180	Emulsion
Stahl < 1400N/mm²	70 - 160	Emulsion
Gehärteter Stahl 42 - 50 HRC	80 - 140	Emulsion
Rostfreier Stahl < 950N/mm²	80 - 130	Emulsion
Rostfreier Stahl, Austenit und Duplex < 1250N/mm²	60 - 100	Emulsion
Guss < 800 N/mm²	100 - 160	Emulsion
Fe-Superlegierungen < 1500N/mm²	40 - 60	Emulsion
Co-Superlegierungen < 1600N/mm²	45 - 70	Emulsion
Ni-Superlegierungen < 1600N/mm²	30 - 50	Emulsion
Titan-Superlegierung < 1250N/mm²	60 - 90	Emulsion

Vorschub Eckfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
2,0	< 4,0	< 0,6	0,008 - 0,015
3,0	< 6,0	< 0,9	0,010 - 0,020
4,0	< 8,0	< 1,2	0,015 - 0,030
5,0	< 10,0	< 1,5	0,020 - 0,040
6,0	< 12,0	< 1,8	0,025 - 0,050
8,0	< 16,0	< 2,4	0,030 - 0,060
10,0	< 20,0	< 3,0	0,040 - 0,070
12,0	< 24,0	< 3,6	0,050 - 0,080
14,0	< 28,0	< 4,2	0,055 - 0,090
16,0	< 32,0	< 4,8	0,060 - 0,100

Vorschub Nutfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
2,0	< 2,0	< 2,0	0,003 - 0,010
3,0	< 3,0	< 3,0	0,005 - 0,015
4,0	< 4,0	< 4,0	0,008 - 0,025
5,0	< 5,0	< 5,0	0,010 - 0,030
6,0	< 6,0	< 6,0	0,015 - 0,035
8,0	< 8,0	< 8,0	0,025 - 0,045
10,0	< 10,0	< 10,0	0,030 - 0,050
12,0	< 12,0	< 12,0	0,035 - 0,060
14,0	< 14,0	< 14,0	0,040 - 0,070
16,0	< 16,0	< 16,0	0,050 - 0,080

Einsatzgebiet:	Stahl Rostfreie Stähle Gusseisen Superlegierungen Gehärtete Stähle
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	3
Schneidkantenausführung:	Scharfkantig
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	45°
Inhalt:	1,00 Stück
