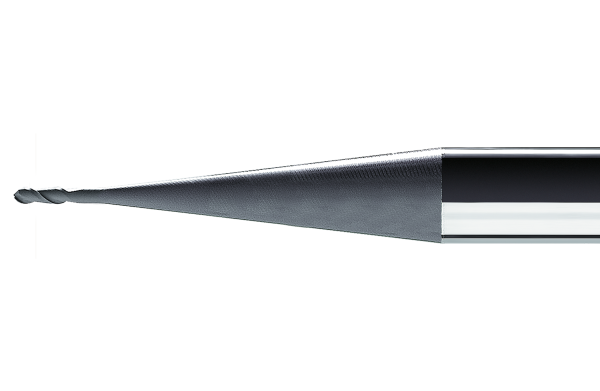

VAN HOORN Graphit-Kugelfräser VHMGK, Ø 0,3 - 1,5 mm, Z2, 40°, Diamantbeschichtet, HA-Schaft

Artikelnummer: 020-VHMGK-V
Kategorie: VHM-Kugelfräser
Hersteller: Van Hoorn

Artikelnummer

80,66 €

exkl. 20% USt. , zzgl.

Lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Ausführung:

2 Schneiden
Diamantbeschichtet
Für Frässtrategie HPM bzw. HSM geeignet
Schaft DIN 6535-HA

Anwendung:

Kunststoffe
Verbundwerkstoffe CFK/GFK
Grafit

Abmessungen:

Artikelnummer:	d1 [mm]:	ER [mm]:	d2 [mm]:	l1 [mm]:	l2 [mm]:	l3 [mm]:	Z:
VHMGK20030640602L010	0,3	---	6	64,0	1,0	---	2
VHMGK20030640602L025	0,3	---	6	64,0	1,5	2,5	2
VHMGK20030640602	0,3	---	6	64,0	1,5	5,0	2
VHMGK20040640602L010	0,4	---	6	64,0	1,5	---	2
VHMGK20040640602L025	0,4	---	6	64,0	1,5	2,5	2
VHMGK20040640602	0,4	---	6	64,0	1,5	5,0	2
VHMGK20050640602L015	0,5	---	6	64,0	1,5	---	2
VHMGK20050640602L035	0,5	---	6	64,0	1,5	3,5	2
VHMGK20050640602	0,5	---	6	64,0	1,5	7,0	2
VHMGK20050640602L100	0,5	---	6	64,0	1,5	10,0	2
VHMGK20060640602L015	0,6	---	6	64,0	1,5	---	2
VHMGK20060640602L035	0,6	---	6	64,0	2,0	3,5	2
VHMGK20060640602	0,6	---	6	64,0	2,0	7,0	2
VHMGK20060640602L100	0,6	---	6	64,0	2,0	10,0	2
VHMGK20080640602L020	0,8	---	6	64,0	2,0	---	2
VHMGK20080640602L050	0,8	---	6	64,0	2,0	5,0	2
VHMGK20080640602L075	0,8	---	6	64,0	2,0	7,5	2
VHMGK20080640602	0,8	---	6	64,0	2,0	10,0	2
VHMGK20080640602L150	0,8	---	6	64,0	2,0	15,0	2
VHMGK20100640602L025	1,0	---	6	64,0	2,5	---	2
VHMGK20100640602L050	1,0	---	6	64,0	3,0	5,0	2
VHMGK20100640602L075	1,0	---	6	64,0	3,0	7,5	2
VHMGK20100640602	1,0	---	6	64,0	3,0	10,0	2
VHMGK20100640602L150	1,0	---	6	64,0	3,0	15,0	2
VHMGK20100640602L200	1,0	---	6	64,0	3,0	20,0	2
VHMGK20100640602L250	1,0	---	6	64,0	3,0	25,0	2
VHMGK20100640602L300	1,0	---	6	64,0	3,0	30,0	2
VHMGK20120640602L050	1,2	---	6	64,0	3,0	5,0	2
VHMGK20120640602	1,2	---	6	64,0	3,0	10,0	2
VHMGK20150640602L050	1,5	---	6	64,0	3,0	5,0	2
VHMGK20150640602L075	1,5	---	6	64,0	3,0	7,5	2
VHMGK20150640602	1,5	---	6	64,0	3,0	10,0	2
VHMGK20150640602L150	1,5	---	6	64,0	3,0	15,0	2
VHMGK20150640602L200	1,5	---	6	64,0	3,0	20,0	2

Schnittgeschwindigkeit:

Material	Vc (m/min)	Kühlmittel
Kunststoffe	< 600	Luft
Verbundwerkstoffe CFK/GFK	< 600	Luft
Grafit	350 - 500	Luft

Schnittgeschwindigkeit v_c bezogen auf max. 40000 U/min

Die angegebenen Schnittwerte beziehen sich auf die kurze VHMGK-Ausführung; beim Einsatz von Schaftfräsern mit größerem l3-Maß (Freistellung), Vorschub fz gemäß Tabelle reduzieren:

l3	fz Reduktion in %
1 - 5 x d1	0 %
5 - 10 x d1	30 %
> 10 x d1	50 %

Vorschub Eckfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,3	< 0,3	< 0,03	0,007 - 0,014
0,4	< 0,4	< 0,04	0,010 - 0,018
0,5	< 0,5	< 0,05	0,012 - 0,024
0,6	< 0,6	< 0,06	0,014 - 0,026
0,8	< 0,8	< 0,08	0,018 - 0,030
1,0	< 1,0	< 0,10	0,022 - 0,036
1,2	< 1,2	< 0,12	0,024 - 0,042
1,5	< 1,5	< 0,15	0,030 - 0,048

Vorschub Kopierfräsen:

d1 [mm]:	a_p max. [mm]:	a_e max. [mm]:	fz [mm]:
0,3	< 0,03	< 0,03	0,007 - 0,014
0,4	< 0,04	< 0,04	0,010 - 0,018
0,5	< 0,05	< 0,05	0,012 - 0,024
0,6	< 0,06	< 0,06	0,014 - 0,026
0,8	< 0,08	< 0,08	0,018 - 0,030
1,0	< 0,10	< 0,10	0,022 - 0,036
1,2	< 0,12	< 0,12	0,024 - 0,042
1,5	< 0,15	< 0,15	0,030 - 0,048

Einsatzgebiet:	Kunststoff Grafit CFK GFK
Beschichtet:	JA
Innenkühlung:	NEIN
Schaftform:	DIN 6535 - HA
Schneidenanzahl:	2
Schneidstoff:	VHM
Qualitätsklasse:	Premium
Drallwinkel:	40°
