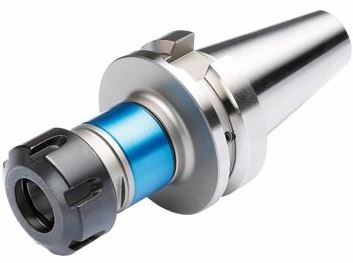

Synchron-Gewindeschneidfutter System ER nach DIN 6499, BT 40, ISO 7388-2, JIS B 6339, Form AD/B, G6,3 bei 15.000 1/min
Ausführung:
- Für Bearbeitungszentren mit Synchronspindel.
Lieferumfang:
- 1 Werkzeugaufnahme
- 1 gewuchtete Spannmutter
Abmessungen:
| Artikel Nr.
|
SK |
Spannbereich |
A
|
D |
T |
C |
| 202480 |
BT40 |
M3 - M12 (ER16) |
79,0 mm |
28,0 mm |
0,5 mm |
0,5 mm |
| 202480 |
BT40 |
M3 - M16 (ER20) |
85,0 mm |
34,0 mm |
0,5 mm |
0,5 mm |
| 202480 |
BT40 |
M3 - M20 (ER25) |
89,0 mm |
42,0 mm |
0,5 mm |
0,5 mm |
| 202480 |
BT40 |
M3 - M27 (ER32) |
110,0 mm |
50,0 mm |
0,5 mm |
0,5 mm |
| 202480 |
BT40 |
M3 - M33 (ER40) |
115,0 mm |
63,0 mm |
0,5 mm |
0,5 mm |
