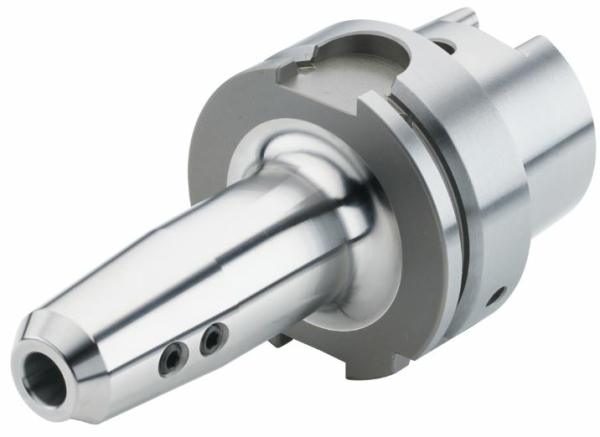

Schüssler Weldon Spannfutter schlank HSK-A 63, DIN 69893, G6,3 bei 8.000 1/min

Artikelnummer: 203340

Kategorie: HSK-A DIN 69893-A

Durchmesser
Länge Maß A

ab 182,18 €

exkl. 20% USt., versandfreie Lieferung

sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

Ausführung:

  • Kombinierte Ausführung zum Spannnen von Werkzeugen mit Zylinderschaft nach DIN 1835B/6359HE.
  • Rundlaufabweichung: max. 0,003 mm.

Lieferumfang:

  • 1 Werkzeugaufnahme
  • 1 spezielle Spannschraube (mit Kugelkopf)
  • 1 durchbohrte Längeneinstellschraube.

Abmessungen:

Artikel Nr. HSK D1 A D2 D3 L M1 M2
203340 6x100 HSK 63 6,0 mm 100,0 mm 13,0 mm 24,0 mm 36,5 mm M6 M6
203340 8x100 HSK 63 8,0 mm 100,0 mm 15,0 mm 26,0 mm 36,5 mm M6 M6
203340 10x100 HSK 63 10,0 mm 100,0 mm 16,0 mm 28,0 mm 40,5 mm M6 M8x1
203340 12x120 HSK 63 12,0 mm 120,0 mm 17,0 mm 29,0 mm 45,5 mm M6 M10x1
203340 14x120 HSK 63 14,0 mm 120,0 mm 19,0 mm 32,0 mm 45,5 mm M8 M10x1
203340 16x120 HSK 63 16,0 mm 120,0 mm 21,0 mm 34,0 mm 48,5 mm M8 M12x1
203340 18x120 HSK 63 18,0 mm 120,0 mm 23,0 mm 36,0 mm 48,5 mm M8 M12x1
203340 20x120 HSK 63 20,0 mm 120,0 mm 25,0 mm 38,0 mm 50,5 mm M8 M16x1
203340 6x160 HSK 63 6,0 mm 160,0 mm 13,0 mm 24,0 mm 36,5 mm M6 M5
203340 8x160 HSK 63 8,0 mm 160,0 mm 15,0 mm 26,0 mm 36,5 mm M6 M6
203340 10x160 HSK 63 10,0 mm 160,0 mm 16,0 mm 28,0 mm 40,5 mm M6 M8x1
203340 12x160 HSK 63 12,0 mm 160,0 mm 17,0 mm 29,0 mm 45,5 mm M6 M10x1
203340 14x160 HSK 63 14,0 mm 160,0 mm 19,0 mm 32,0 mm 45,5 mm M8 M10x1
203340 16x160 HSK 63 16,0 mm 160,0 mm 21,0 mm 34,0 mm 48,5 mm M8 M12x1
203340 18x160 HSK 63 18,0 mm 160,0 mm 23,0 mm 36,0 mm 48,5 mm M8 M12x1
203340 20x160 HSK 63 20,0 mm 160,0 mm 25,0 mm 38,0 mm 50,5 mm M8 M16x1

Aufnahmen-Typ: Weldon
Qualitätsklasse: Premium
Schnittstelle: HSK A 63 DIN 69893-A
Wuchtgüte: G6,3 bei 8000 1/min
Inhalt: 1,00 Stück
