string(13) "Gewindebohrer"

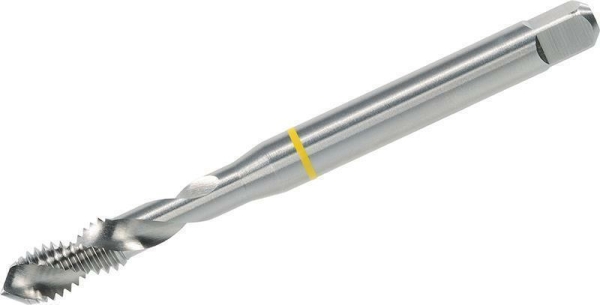

Maschinengewindebohrer M 5, HSS-E, Form C, 40°RSP, Tol. ISO2/6H,
Maschinengewindebohrer M 5, HSS-E, Form C, 40°RSP, Tol. ISO2/6H, DIN 13, DIN 371

Artikelnummer: VOE-36534

HAN: 36534

Kategorie: Maschinengewindebohrer


11,40 €

exkl. 20% USt., zzgl. Versand

sofort verfügbar

Lieferzeit: 0 Werktage

Stk.


Beschreibung

Ausführung:

Maschinengewindebohrer mit metrischem ISO-Gewinde DIN 13
  • Material: HSS-E
  • Ausführung nach DIN 371 (M3-M10)/ DIN 376 (M12)
  • Anschnitt Form C - 2-3 Gänge /40° RSP
  • Toleranz ISO2/6H
  • Für Sacklochgewinde
  • 2-nutig

Verwendung:

  • Aluminium langspanend

Abmessungen:

Gewinde d1 x Steigung P:Gesamtlänge l1:Gewindelänge l2:Schaftdurchmesser d2:Vierkant:Kernlochdurchmesser:
M3x0,5056,00 mm6,00 mm3,50 mm2,7 mm2,50 mm
M4x0,7063,00 mm7,00 mm4,50 mm3,4 mm3,30 mm
M5x0,8070,00 mm8,00 mm6,00 mm4,9 mm4,20 mm
M6x1,0080,00 mm10,00 mm6,00 mm4,9 mm5,00 mm
M8x1,2590,00 mm14,00 mm8,00 mm6,2 mm6,80 mm
M10x1,50100,00 mm16,00 mm10,00 mm8,0 mm8,50 mm
M12x1,75110,00 mm18,00 mm9,00 mm7,0 mm10,20 mm

Schnittdaten:

MaterialVc (m/min)
Aluminium10-20

Einsatzgebiet: Aluminium
Beschichtet: NEIN
Innenkühlung: NEIN
Schneidstoff: HSS-E
Qualitätsklasse: Pro-Line
Drallwinkel: 40°
Anschnittform: Form C = 2 - 3 Gänge (15°)
Norm: DIN 13 DIN 371
Gewinde-Typ: M - metrisch
Toleranzklasse: 6H
Durchgang / Grundloch: Grundlochgewinde
Inhalt:1,00 Stück
